背光源(面光)HQV-B系列
背光源是一种平板式光源,经过优化设计的LED阵列分布于光源底部,发出光经过导光板后所形成均匀背光,亮度比侧部导光提高50%以上亮度,通常用于外形轮廓检测。

产品特点
应用领域
  • 采用高亮贴片LED颗粒
  • 均匀性好、亮度高、发热底、寿命长
  • 发光尺寸可灵活定制,适用于各种场合
  • 精密零件尺寸测量
  • 半透明物体表面划痕、污渍或内部异物
  • 玻璃瓶破损、饮料杂质检测
  • 适用于外部轮廓检测


命名规则:

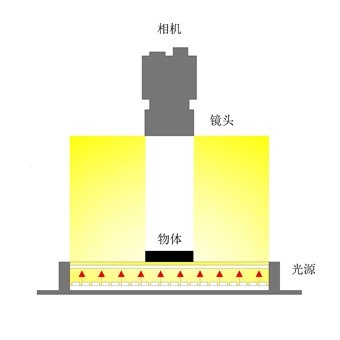

照射示意图:

HQV-  50 -W

品牌   背光源   发光尺寸    颜色


(单位:mm)






系列类型 型号 功率(蓝/绿/白) 功率(红/红外) 颜色 发光尺寸
背光源 HQV-B2337-R/G/B/W/IR 24V/1.2W 24V/0.9W 蓝/绿/白/红/红外 23*37mm
背光源 HQV-B25-R/G/B/W/IR 24V/1.0W 24V/0.7W 蓝/绿/白/红/红外 25*25mm
背光源 HQV-B35-R/G/B/W/IR 24V/1.4W 24V/1.0W 蓝/绿/白/红/红外 35*35mm
背光源 HQV-B50-R/G/B/W/IR 24V/2.4W 24V/1.6W 蓝/绿/白/红/红外 50*50mm
背光源 HQV-B3860-R/G/B/W/IR 24V/2.6W 24V/1.8W 蓝/绿/白/红/红外 38*60mm
背光源 HQV-B6040-R/G/B/W/IR 24V/3W 24V/2W 蓝/绿/白/红/红外 60*42mm
背光源 HQV-B6670-R/G/B/W/IR 24V/3.5W 24V/2.6W 蓝/绿/白/红/红外 66*70mm
背光源 HQV-B75-R/G/B/W/IR 24V/4W 24V/5W 蓝/绿/白/红/红外 75*75mm
背光源 HQV-B8060-R/G/B/W/IR 24V/5W 24V/3.5W 蓝/绿/白/红/红外 82*67mm
背光源 HQV-B100-R/G/B/W/IR 24V/8.0W 24V/6.0W 蓝/绿/白/红/红外 100*100mm
背光源 HQV-B36120-R/G/B/W/IR 24V/5W 24V/4.3W 蓝/绿/白/红/红外 36*120mm
背光源 HQV-B50100-R/G/B/W/IR 24V/6W 24V/5W 蓝/绿/白/红/红外 50*100mm
背光源 HQV-B50150-R/G/B/W/IR 24V/7W 24V/6W 蓝/绿/白/红/红外 50*150mm
背光源 HQV-B90120-R/G/B/W/IR 24V/8W 24V/6.3W 蓝/绿/白/红/红外 90*120mm
背光源 HQV-B100150-R/G/B/W/IR 24V/14W 24V/10W 蓝/绿/白/红/红外 102*150mm
背光源 HQV-B100200-R/G/B/W/IR 24V/16W 24V/12W 蓝/绿/白/红/红外 101*200mm
背光源 HQV-B60500-R/G/B/W/IR 24V/24W 24V/18W 蓝/绿/白/红/红外 65*500mm
背光源 HQV-B60850-R/G/B/W/IR 24V/30W 24V/26W 蓝/绿/白/红/红外 65*850mm
背光源 HQV-B150-R/G/B/W/IR 24V/10W 24V/8.0W 蓝/绿/白/红/红外 150*150mm
背光源 HQV-B120500-R/G/B/W/IR 24V/25W 24V/20W 蓝/绿/白/红/红外 120*500mm
背光源 HQV-B150250-R/G/B/W/IR 24V/18W 24V/15W 蓝/绿/白/红/红外 150*250mm
背光源 HQV-B150300-R/G/B/W/IR 24V/20W 24V/16W 蓝/绿/白/红/红外 155*301mm
背光源 HQV-B150420-R/G/B/W/IR 24V/25W 24V/20W 蓝/绿/白/红/红外 150*420mm
背光源 HQV-B160240-R/G/B/W/IR 24V/22W 24V/18W 蓝/绿/白/红/红外 160*240mm
背光源 HQV-B200-R/G/B/W/IR 24V/20W 24V/16W 蓝/绿/白/红/红外 200*200mm
背光源 HQV-B250-R/G/B/W/IR 24V/24W 24V/20W 蓝/绿/白/红/红外 250*250mm
背光源 HQV-B200300-R/G/B/W/IR 24V/30W 24V/24W 蓝/绿/白/红/红外 200*300mm
背光源 HQV-B300-R/G/B/W/IR 24V/30W 24V/20W 蓝/绿/白/红/红外 300*300mm
背光源 HQV-B300400-R/G/B/W/IR 24V/40W 24V/30W 蓝/绿/白/红/红外 300*400mm
背光源 HQV-B400-R/G/B/W/IR 24V/45W 24V/38W 蓝/绿/白/红/红外 400*400mm
背光源 HQV-B500-R/G/B/W/IR 24V/60W 24V/40W 蓝/绿/白/红/红外 500*500mm
