电池滥用测试应用案例 2024-10-17

在很多研究实验中,都需要对设备进行热点监控,因此Teledyne FLIR高速热像仪越来越受到瞩目。今天,小编就来说一个Teledyne FLIR 高速热像仪在进行电池滥用测试中应用的案例



选择Teledyne FLIR的原因


位于印第安纳州纽伯里的电池创新中心 (BIC) ,是一家合作性非营利机构,专注于为商业和国防客户提供安全、可靠和轻量化电池的快速开发、测试、验证和商业化的服务。其部分测试过程包括各种滥用测试,将电池暴露于最恶劣的情况,以确定并解决由此产生的安全问题。

 近些年,我们对电池的需求急剧增加,为了满足这一需求,电池的型号在不断增加,使其性能和安全性的验证变得越来越重要。“电池的测试至关重要”,BIC 总裁兼首席执行官 (CEO) Ben Wrightsman 说。

 “在进行测试时,我们希望收集尽可能多的数据,并且我们希望能够确信我们的数据是准确的,”BIC项目总监Ashley Gordon解释说。为了从这些测试中收集尽可能多的数据,BIC选用了Teledyne FLIR 高速热像仪,它可显示用其他技术无法捕捉的热成像细节。



用高速热成像记录的电池针刺测试



用高速热成像记录的电池针刺测试在电池的使用过程中,事故是难免的,而在事故发生时,一定要知道电池会有什么反应,比方说如果电池着火,引起周围材料着火的速度有多快,可能性有多大。“我们模拟最坏的情况以收集数据,然后就知道预期会发生什么情况,”Gordon 说。BIC在2020年年底购入的FLIR高速热成像仪已成为其收集数据的关键。

(Teledyne FLIR是Teledyne Technologies旗下子公司,是国防和工业应用智能传感解决方案的优秀领先者。公司成立于1978年,创造先进的技术帮助专业人士做出更好、更快的决策,拯救生命,改善生活。)



传统热电偶的局限性

“在我们拥有热成像仪之前,主要采用体积较大的热电偶和更普通的红外 (IR) 设备,”BIC 研究总监 James Fleetwood 博士说。热电偶是一种由两根不同的导线组成的廉价温度传感器,常用于工业领域的温度测试。然而,它们也存在许多局限,特别是对于在BIC进行的电池测试。

热电偶的主要缺点是一次只能测量一个点。“如果我只使用热电偶,得到的是接触点的温度读数。这意味着只有热电偶所在位置的读数,”BIC实验室技术员Rodney Kidd解释说。

热电偶的放置也容易出现偏差。“这是一种自我实现反馈,”Fleetwood 博士说。“你其实并不知道热点在哪里,只有已知位置对应的测量值。”




电池滥用测试中的热观察


电池要接受的滥用测试之一是针刺,该测试用于模拟短路,而短路可能导致电池过热、着火甚至爆炸。“如果我们在进行针刺测试时只能使用热电偶,你实际上必须在整个电池表面放置一千个热电偶,才能清楚地了解整个电池的温度分布,”Kidd 说。

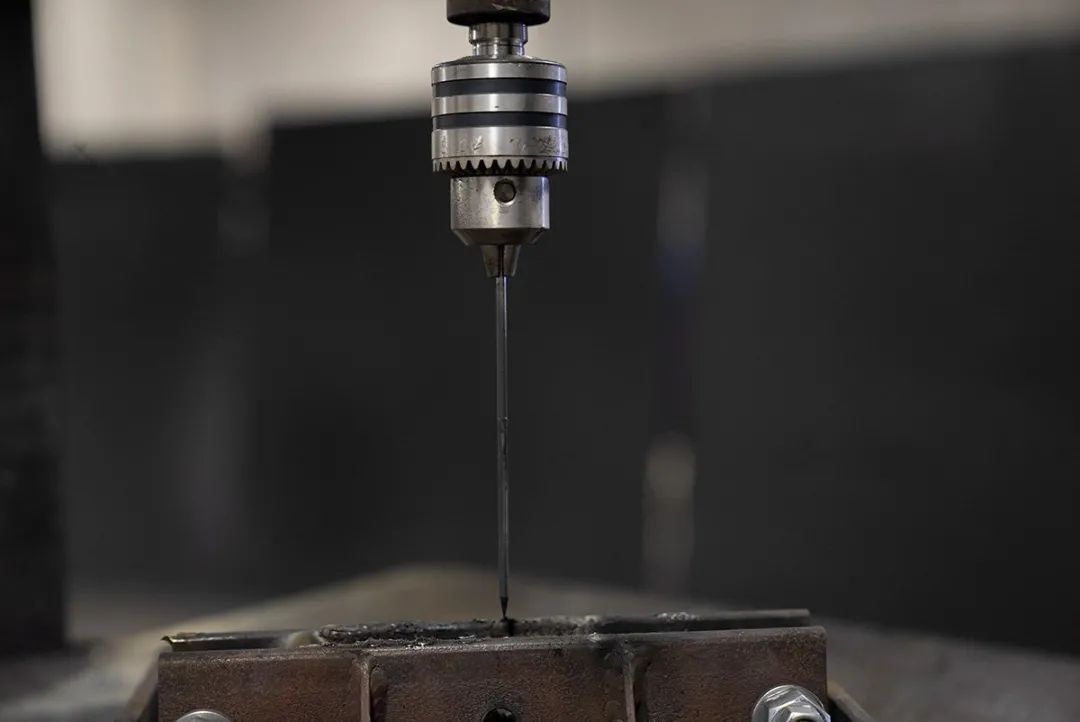

在电池滥用测试过程中使用的钢针的特写


了解短路和热量扩散如何导致气体积聚及这些气体和其他电池材料从哪里排出(以及它们有多热)对于工程师来说非常重要。“我们不能保证每次都能防止电池着火,”Kidd 解释说,“但我们可以减轻损害程度,并引导其进入安全的通道。”

“这是我们以前用热电偶和普通红外热像仪所无法捕捉到的,”Kidd 说。虽然它们也能看到碎屑排出,但材料在接触大气时会立即冷却。“有了FLIR高速热像仪,我就可以放慢速度,并捕捉到这种材料,其温度有时可高达700℃,甚至更高”他解释说。



FLIR高速热成像技术可展现全局

热成像技术与热电偶不同,热电偶必须直接放置在采集温度数据的点上,而热成像则可同时提供电池上每个点的数据。“它可以提供全局视野,并且收集的数据点显然多得多,这有助于对其进行分析,并且可以帮助我们提出下一步要进行的测试。”Gordon 说。


通过FLIR热成像仪,工程师不仅可以很容易看到在滥用测试时电池外部发生的情况,还可以看到内部发生的情况,以及热量的变化情况。“我们可以立即看到温度是如何传递的,并且可以看到是否出现热点,即使在那个点上没有热电偶,”Gordon 继续说。


高速热成像捕捉到针刺测试过程中电池的热扩散


其结果是热成像比单纯的通过/失败认证提供了更多的信息。“比起系统是否着火,热图谱可以告诉你更多有关热管理系统效果的信息,”Fleetwood 博士说。热成像不仅每一帧都提供大量数据,而且还提供了一种直观了解测试过程中情况的方法。“我认为,一般而言,与包含成千上万的数字和通用图表的Excel表格相比,每一个人都更能理解图像或视频所展示的情况。”

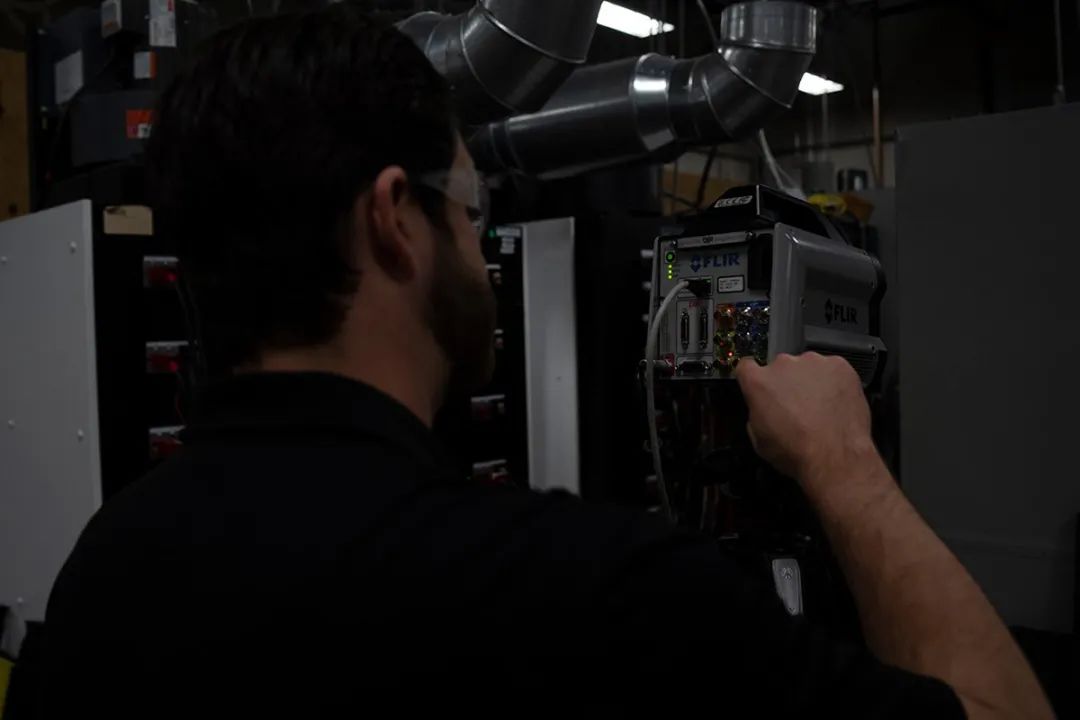

BIC的实验室技术员通过设置FLIR高速热像仪来监控电池测

希望定格快速移动目标或定格快速升温或冷却目标的热动态画面的研究人员,需要的不只是能获得快速帧频的热像仪。真正的高速红外成像需要快积分时间(短至仅几微秒)以及能以29,000帧/秒的速度捕获数据。如今FLIR新一代红外探测器使记录640×512像素全帧高速数据成为可能这意味着研究人员能在不损失视窗中帧区域的情况下对喷气发动机涡轮叶片、超音速射弹、爆炸等进行动态分析。

想知道,FLIR高速红外热像仪更多具体应用?请联系我们的专业人员。
