Q-21A230相机应用在3DAOI方面
2024-10-18

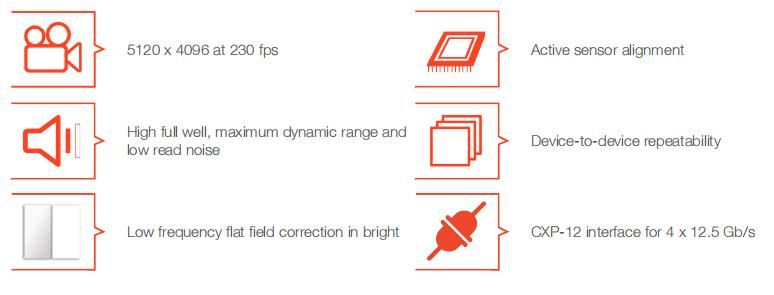

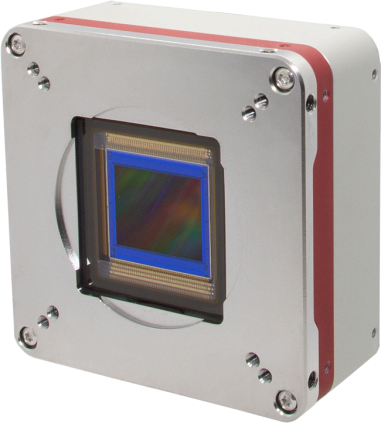

Adimec Q-21A230x/CXP-PA 相机，拥有5120×4096 的高质量像素，图像实时计量，提供高速CoaXPress接口。2100万像素分辨率和230帧每秒的测量速度，Q-21A230 可以大大提高精度以及系统的吞吐量。Adimec的全局曝光和精确成像技术，保证了每张图像信息的准确性。 Q-21A230 提供了最好的图像质量和最佳的热管理，使得它非常适合半导体后端应用。不同的工作模式，优化了最大的动态范围，高满阱和高灵敏度，在各种严苛条件下提供简单的系统集成和理想的性能。

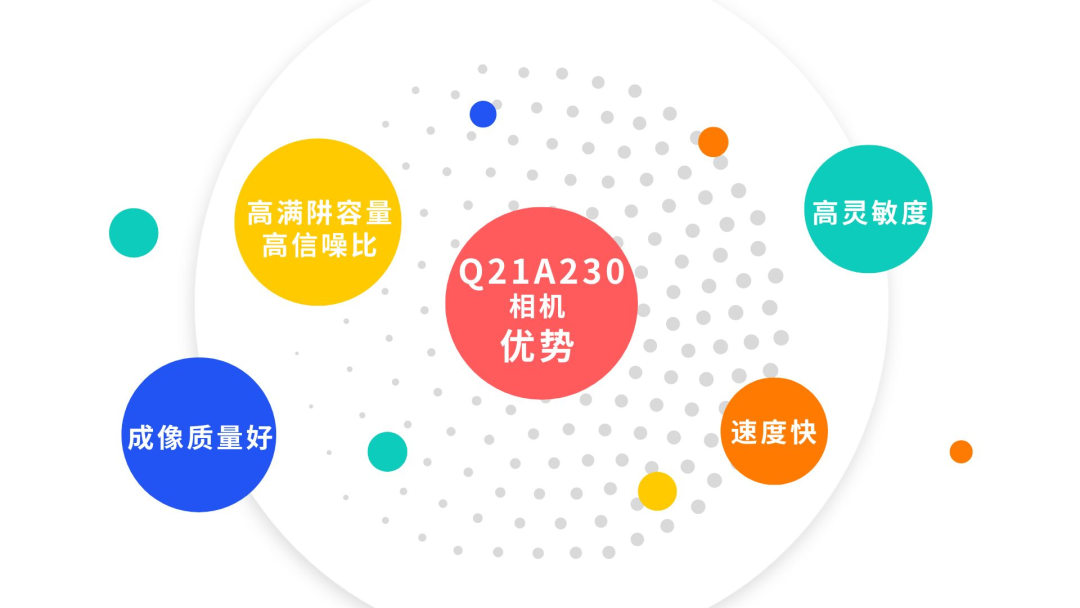

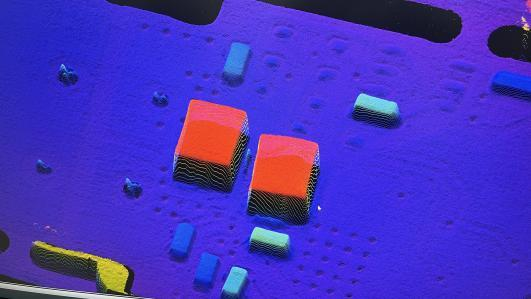

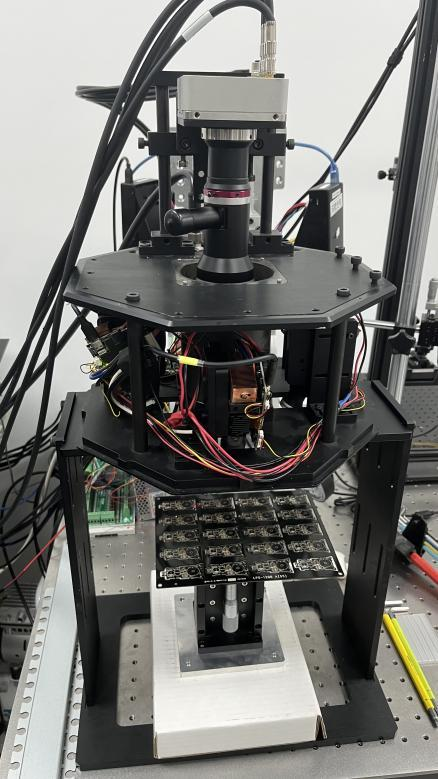

为什么 Q-21A230 相机 能应用在 3D AOI 方面呢？Adimec Q-21A230 通过提供高满阱容量和高灵敏度两种操作模式，在同一款相机实现两个功能，使相机适用范围更广和应用场景更丰富，并实现在线测量与在线检测，满足半导体行业对高性能工业相机的需求。Adimec 具备解决上述问题的能力，以及将产品更好的集成到客户的系统中。Adimec Q-21A230 相机不仅可以轻松应对从高亮区域到非常暗区域的图像采集，而且 Q-21A230 具有的高满阱和高信噪比可以获得非常好的对比度，这对于色差非常小，或者检测精度非常高的应用很有效果。例如，在半导体的测量相关应用中，相机经常要配合高倍率物镜和高亮光源成像，具有高满阱和高信噪比的相机可以获得更好的对比度，从而实现对细微瑕疵和高精度尺寸的检测。
1.Q-21A230 有更高的满阱容量，更好的信噪比。
比较 Adimec Q-12A180、Q-21A230和GMAX2509三款相机和芯片。GMAX2509 和 GMAX0505 有相似的像素设计和特性，GMAX0505 也是经常拿来与 Q-21A230 对比的一款芯片。这些相机和芯片最大的不同就是他们可用的最大满阱容量。
对于 Adimec Q-21A230，可以设置相机的参数以获得 7.0k 到 33.6k 电子数的最大满阱容量。这里我们仅关注最大满阱容量和高灵敏度两种设置，高灵敏度拥有最低的满阱容量。
对于 GMAX2509，可以设置芯片参数 2.5k 到 6.7k 电子数的最大满阱容量，这里我们只关注最大满阱配置。
对于 Q-12A180，唯一的最大满阱容量设置为 10k 个电子。

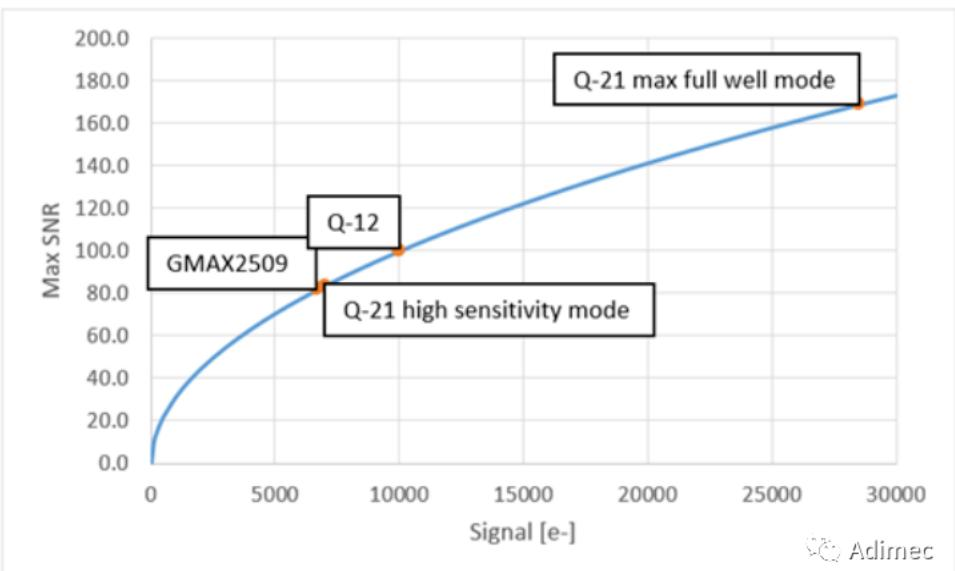

根据方程和指定的最大满阱容量，通过计算得到理论上最大信噪比。
如下图所示：
以上三个相机和芯片在相同的光源和光强下感光。由于像素尺寸、满阱容量和灵敏度的不同，因此每达到75%灰度等级所需的曝光时间也不相同。

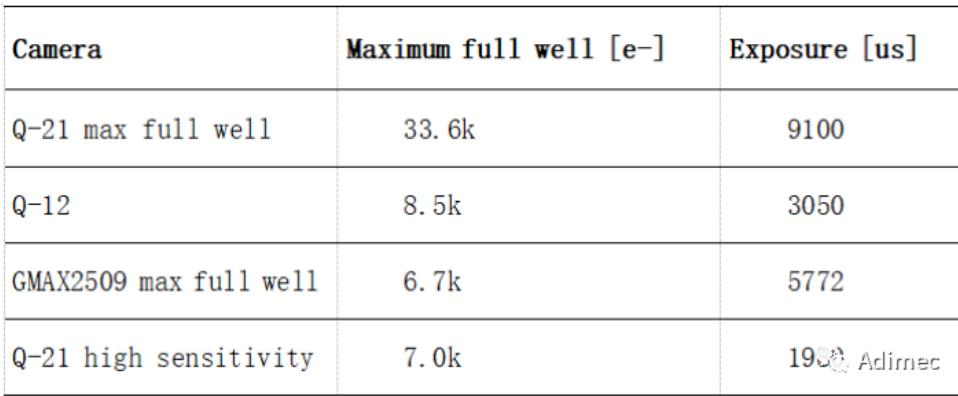

所需曝光时间：

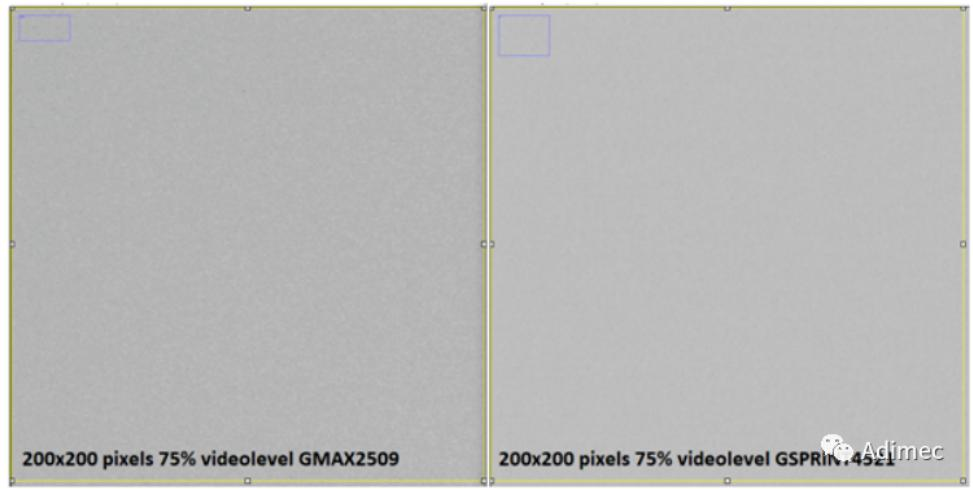

2.从 GMAX2509 和 Q-21A230 得到两张图像，在相同大小的 ROI 区域进行比对，可以发现明显噪声差异：Q-21A230 优于 GMAX2509。

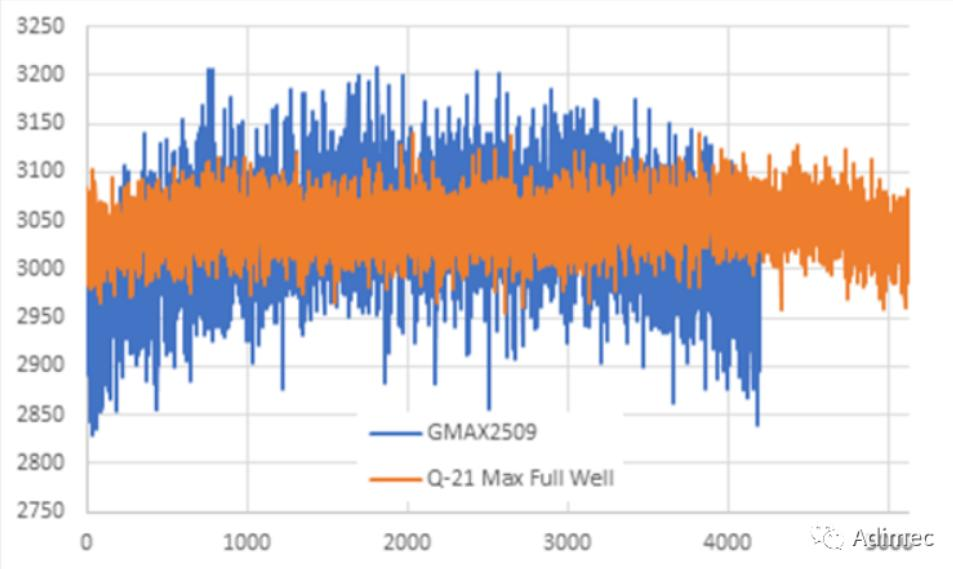

3.在下面的 Line Profile 图中可以看到，较低的最大满阱容量具有更大的波动范围。此外还可以发现 GMAX2509 存在轻微的不均匀性。

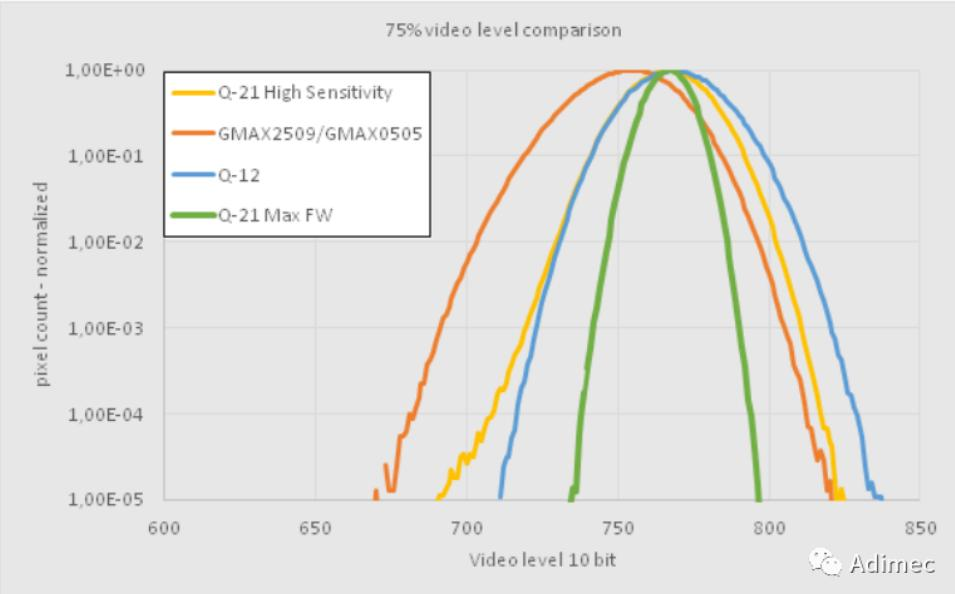

4.对比两个以上的相机或者芯片，查看它们的直方图是比较清晰的一种方式。对于每一个芯片，因为归一化不会改变直方图的分布情况，所以我们进行归一化比较不同的相机和芯片。
Adimec 相机凭借其卓越的性能、丰富的功能和良好的使用体验，成为图像拍摄领域的佼佼者。无论是半导体、工业自动化还是医疗设备等领域，该相机都能为用户提供高效、准确的数据。
